VICMT-LSC系列(串联补偿)

产品中心 > VICMT-LSC串联补偿控制 > VICMT-LSC系列(串联补偿)

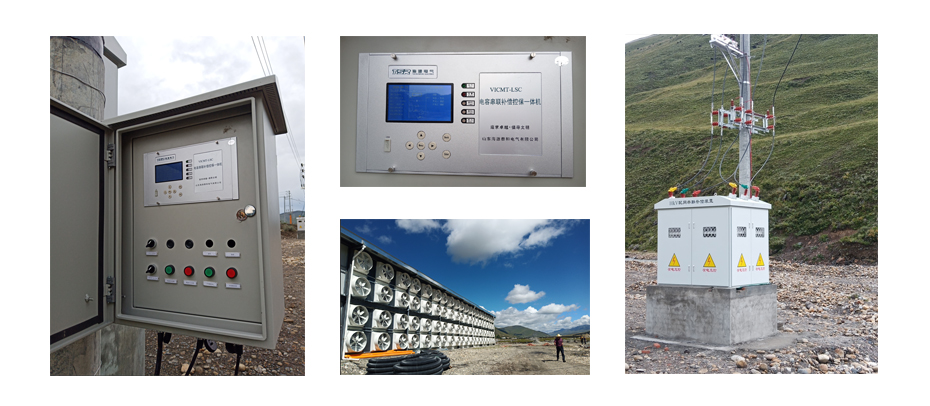

VICMT-LSC系列(串联补偿)

应用场合:10kV串联补偿控制与快速保护装置
运行状态:线路、电容
保护功能:过压、欠压、过流、限时速断、速断、阻抗保护、MOV电流保护、谐振保护等
人机界面:4.3英寸彩色液晶,中英界面切换(可扩展10寸触控屏)
通讯功能:RS485,Modbus
其他功能:支持手机APP,USB在线升级
工作电源:AC/DC220V
外形尺寸:264*163*113
安装方式:屏装(顶丝固定)
型号分类:VICMT-LSC-A\B\C

VICMT-LSC系列串联补偿控制与保护装置为控制6kV或10kV快速开关投切串联电容器装置,通过实时监测模拟量、开人量等信号,自动识别当前状态,具有投切和保护电容器功能,应用在线路远方或末端提高其供电的传输能力。
型号分类:VICMT-LSC-A(MOV和双旁路开关)、VICMT-LSC-B(晶闸管和旁路开关)、VICMT-LSC-C(MOV和旁路开关)
主要功能

电容调节方式


人机界面


接口


单组投切,1

彩屏4.3

RS485

工作电源


主要功能


保护功能


AC220V±15%

串联无功补偿

/压保护

DC220V±15%

事件记录功能

三段式电流保护

应用场合


辅助功能


阻抗保护

配网串联补偿

U盘升级

MOV电流保护

外形尺寸mm




谐振电压保护

321×181×110



谐振电流保护

注:a. *项为可选项,以实际所用型号为准;b. MOV——金属氧化物限压器;
技术参数

序号

项目

参数

1

外形与

开孔尺寸

外形尺寸

321×181×110××深,mm

开孔尺寸

306×178×宽,mm

2

工作电源

工作电源

AC/DC 220V±15%

3

额定采样

额定电压

AC 100V

额定电流

1A/5A

4

运行环境

运行温度

-20 ~ +70

相对湿度

≤95%

污秽等级

III

5

输入回路

无功采样输入

进线电压Uiac、出线电压Uoac

进线电流Iib

保护采样输入

系统三相电流

电容三相电流

电容三相端电压

MOV三相电流(*

PT输入

0~120V

CT输入

0~1A/5A

综合误差

<0.5%

6

输出回路

输出路数

4路开关合闸输出

4路开关分闸输出

1路快速开关合闸/导通输出(DC24V有源)

1路快速开关分闸/关断输出(DC24V有源)

1路停运闭锁输出(保持)

1保护闭锁输出

1警输出(保持)

继电器触点容量

AC 250V,16A(标准款)DC 220V,5A(非标款)

脉冲持续时间

≤2S

7

开入量

开入量

3路旁路隔离开关位置信号

3路旁路开关位置信号

3路旁路开关储能信号

1路晶闸管阀导通信号

1路晶闸管异常信号

1路调容转换开关位置信号(自动)

端子定义:

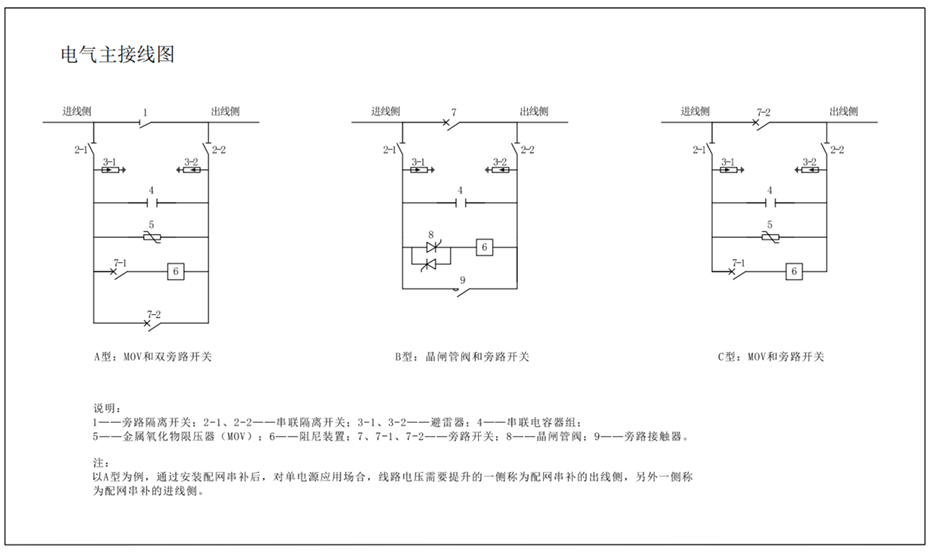

一次接线图:
