400L矿热炉低补控制系统

VICMT-400L矿热炉无功补偿控制系统通过采集高、低压侧三相电压、电流，计算有功、无功、功率因数，综合考虑电压波动和无功缺额，运用三相不平衡调整策略，合理控制电容器组投切，以满足矿热炉短网无功功率供需平衡，达到改善供电电压质量，提高功率因数，提升系统效率，降低系统损耗的目的。控制参数可以选用高压侧电压电流，也可选用低压侧电压电流。系统保护功能包括：高压侧过压、欠压保护，低压侧过压、欠压保护，以及过流、不平衡电流、功率因数过高、谐波、温度、循环水等保护功能。VICMT-400L矿热炉无功补偿控制系统主要由:WINCC监控主站、触控显示屏、VPLC主控系统、执行单元和保护单元组成。

监控主站负责设置PLC的各种参数，实时观测设备状态、电气测量参数、异常告警信号等；用户可根据不同的权限方便的进行远方控制操作；可查询历史数据和报表统计，为管理工作提供基础数据。就地监控一般采用12英寸（1024*768）触控屏，触摸屏主要功能可分为系统状态、电容状态、“电容监控、投切参数、保护参数、保护记录以及历史数据等。

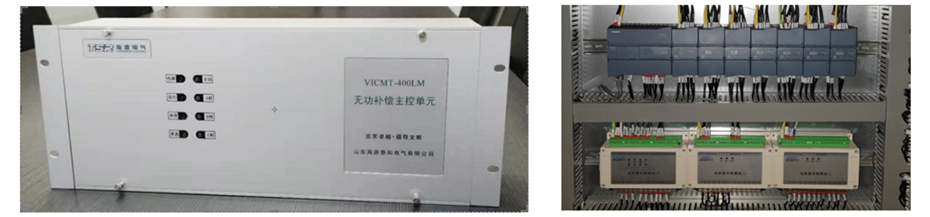

主控单元用于采集变压器的高压侧参数、低压侧参数以及极间电压、极地电压等。可采集高/低压侧电压、电流，计算有功，无功，功率因数，运用三相不平衡调整策略并结合电压无功综合判据，控制各相的VICMT-400LS系列控制器对电容器进行投切，以达到补偿无功、提高功率因数、降低无功损耗、提高生产效率的目的。主控单元可以为VICMT-400LM型矿热炉电压无功优化补偿控制器，可以是基于自主研发VPLC控制系统，也可以选择西门子S7系列PLC控制系统。

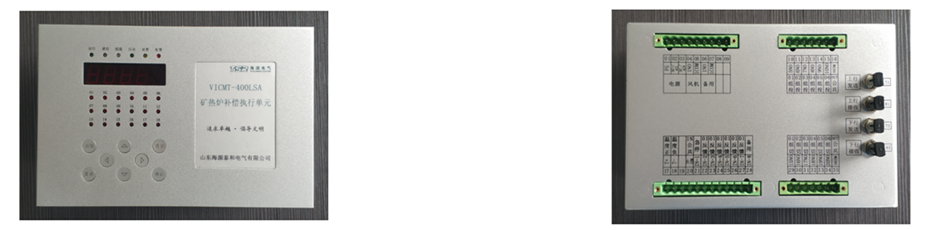

执行单元安装于电容器分相补偿柜内，可实现1-18 路电容器组的控制与保护。执行单元通过光纤与主控单元组网通讯，可响应主控或主站发出的投切与保护跳闸命令。也可实现就地投切、过流跳闸、温度检测与风机启停控制等。根据所选用投切开关类型与控制保护类型，执行单元型号划分如下：

VICMT-400LS型过零分合闸控制器，通过它实现过零投切电容器以抑制涌流。每台过零分合闸控制器最多可投切18组电容器。控制器有远方和就地两种工作状态。

VICMT-400LSA型电保持接触器控制器，通过它实现对专用接触器的分合控制。每台控制器最多可投切18组电容器（无反馈监测）。控制器有远方和就地两种工作状态。

VICMT-400LSB型机械保持接触器控制器，通过它实现对专用接触器的分合控制。每台控制器最多可投切6组电容器（带反馈检测）。控制器有远方和就地两种工作状态。

VICMT-400LSAR型电保持接触器控制器，通过它实现对专用接触器的分合控制。每台控制器最多可投切6组或8组电容器（带反馈检测）,同时可实现6组或8组电容器过流保护。控制器有远方和就地两种工作状态。

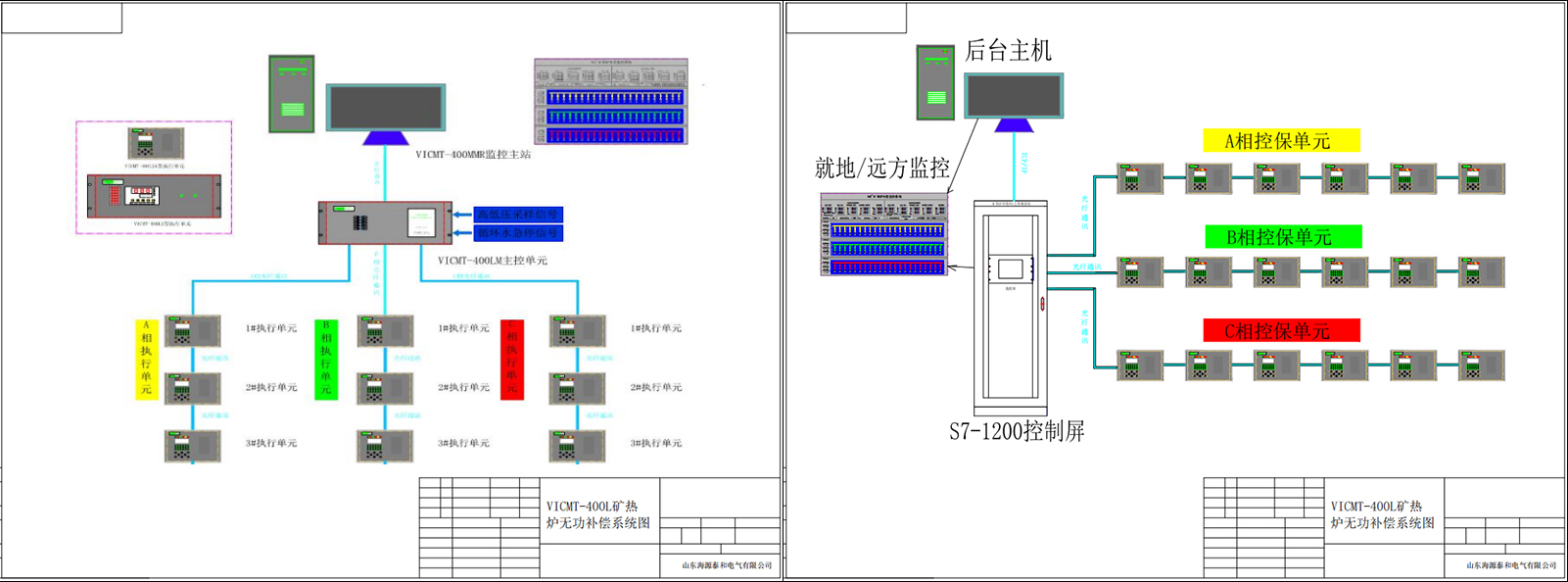

系统结构：
