VICMT-L21P型线路补偿控制器

应用场合:适用于线路无功补偿控制与保护(两组)
投切依据:电压无功、电压、无功、时间、电压时间等
保护功能:过压、欠压、过流、限时速断、不平衡电流、谐波
人机界面:OLED液晶,支持手机就地监控与参数设置
通讯功能:RS485,Modbus、IEC101可选
其他功能:VQC2.0专用手机APP,GPRS远程模块可扩展
工作电源:AC/DC220V
安装方式:壁挂、屏装(可选)
型号分类:VICMT-L21(屏装式)、 VICMT-L21P(屏装式)

VICMT-L21P型线路无功补偿控制器与保护,主要适用于10KV或6KV线路。可以实现1组电容器的(等容或不等容)自动投切及保护。电容器的投切依据可设定为电压无功、电压、无功、时间、电压时间等;保护功能包括:过压、欠压、过流、限时速断、不平衡电流(含缺相)等保护功能。
型号分类:VICMT-L21(屏装式)、 VICMT-L21P(屏装式)


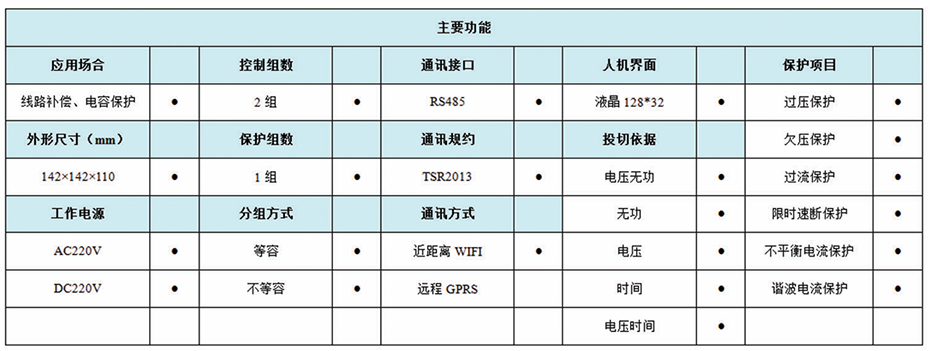

技术参数:

1、外形尺寸: Ø 屏装式:VICMT-L21P: 142mm×142mm×110mm(长×宽×高)

2、工作电源: AC220V±20%

3、运行环境:

Ø 运行温度:-40℃ ~ +70℃

Ø 相对湿度:≤95%

4、模拟量输入回路:

Ø 输入路数:

Ø 电压通道:线路电压Uab

Ø 电流通道:线路电流Ic,电容器电流Ia、Ib、Ic

Ø PT输入:  220V、100V(可选)

Ø CT输入:  0~5A       0~5V(需定制)

Ø 综合误差: <0.5%

5、开关量输入回路:

Ø 输入路数:2路电容器投切反馈信号

6、输出回路:

Ø 输出路数2组:电容器合闸、分闸输出

Ø 继电器容量:AC 250V,7A

Ø 继电器脉冲保持:2S

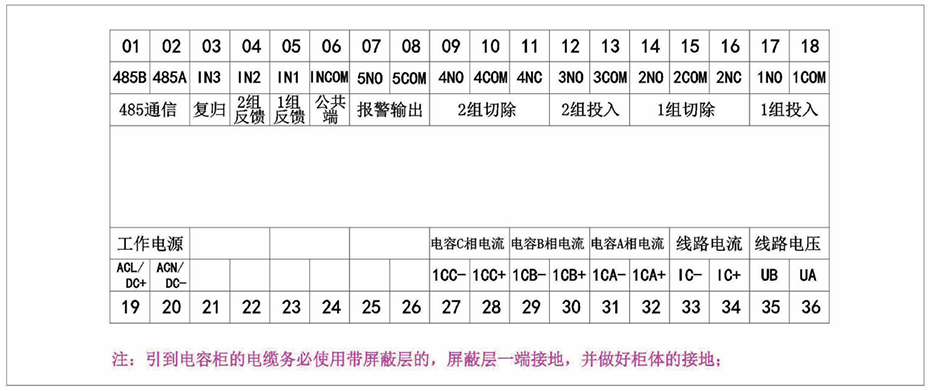

端子定义

外形尺寸

VQC2.0-APP
