VICMT-DI11型（差流保护）

应用场合：双星形中性线不平衡电流保护
保护功能：中性线不平衡电流保护（差流保护）
遥控投切：不支持
人机界面：OLED全中文液晶屏
通讯功能：RS485，Modbus
工作电源：AC/DC220V、DC110V可选

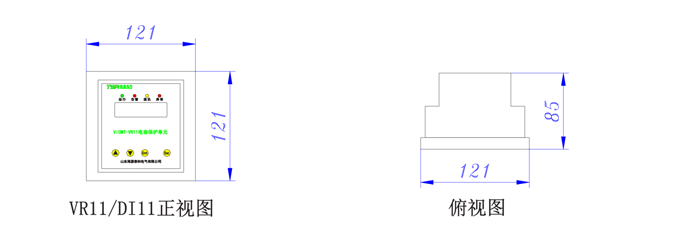

外形尺寸：121*121*85
安装方式：屏装（顶丝固定）
型号分类：VICMT-DI11

产品详细

VICMT-DI11型电容器单组保护单元（以下简称保护）是功能完善、技术先进的微机型电压保护单元，它主要应用于电力系统中电容器组的中性线不平衡电流保护（差流），可以直接安装在高压开关柜上。

主要功能：

主要特色
应用场合		人机界面		外形尺寸（mm）		通讯接口		工作电源
电容器保护	●	OLED液晶显示	●	121×121×85	●	RS485	●	AC/DC220V±15%	●
保护组数		事件记录		开孔尺寸（mm）		通讯规约		保护项目
1组	●	保护记录	●	113×113	●	Modbus	●	差流	●

技术参数

技术参数
序号	项目		参数
1	外形与开孔尺寸	外形尺寸	121×121×85（长×宽×深，mm）
		开孔尺寸	113×113（长×宽，mm）
2	工作电源	工作电源	AC/DC220V±15%
		频率	50Hz
3	额定采样	额定电压	AC100V
4	运行环境	运行温度	-40℃~ +85℃
		相对湿度	≤95%
		污秽等级	III级
5	输入回路	保护采样输入	差流
		差流CT输入	0.1~5A
		综合误差	<0.5%
6	输出回路	输出路数	1组本地跳闸输出（脉冲）
			1路上级跳闸输出（脉冲）
			1路闭锁/告警输出（保持）
		继电器触点容量	AC250V，16A（纯阻性）
		脉冲持续时间	≤2S
7	开入量	开入量	1路电容器的投切状态开入
			1路电容出线柜位置信号

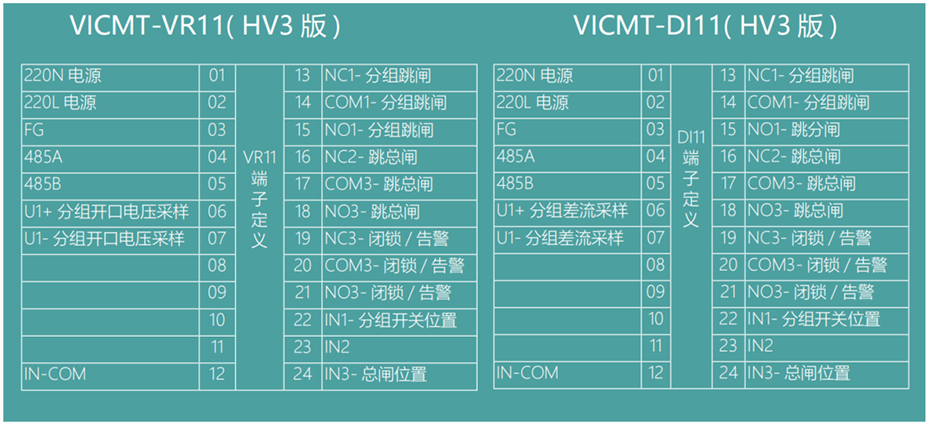

端子定义：

产品外观：
