VICMT-TC104A型（有线测温）

产品中心 > VICMT-TR系列温度保护 > VICMT-TC104A型（有线测温）
    • 1

VICMT-TC104A型（有线测温）

应用场合：电力测温（有线探头）
保护功能：温度保护
测温通道：4个
测温精度：±1℃
测温范围：-30℃~200℃
人机界面：1+4数码管显示
通讯功能：RS485，Modbus
工作电源：AC170~250V
外形尺寸：75×90×49.5
安装方式：壁挂式（导轨安装）

TC104A变压器温度测控仪是用于变压器安全运行而研制生产的高新技术产品。该系列温度测控仪采用单片机技术，利用铂热电阻来测量绕组的温度并进行数字显示，提供绕组超温报警以及传感器故障报警等功能，可随时了解变压器运行的温度参数，还可以根据设定温度点自动启停风机对绕组进行风冷，有效地提高变压器运行的安全性、可靠性及使用寿命。同时产品还提供RS485通讯方式，可方便地与监控系统连接。

功能特色

应用场合


工作电源


通讯接口


温度检测通道


变压器温度测控

●

AC170~250V

●

RS485

●

4路

●

人机界面


外形尺寸（mm）


通讯规约




1+4数码管

●

75×90×49.5

●

Modbus

●



技术参数：

序号

项目

参数

1

外形尺寸

75×90×49.5（长×宽×深，mm）

2

安装方式

35mm导轨安装

3

温度检测通道

4路：变压器A/B/C，环境温度

4

测温范围

-30℃~200℃

5

测温精度

±1℃

6

分辨率

0.1℃

7

Led指示灯

运行、通信、风机启停、温度过高告警、系统故障

8

温度显示

1+4位数码管显示

9

按键

4个，靠按键进行参数设置

10

输出

2路继电器输出（保持，纯阻性）：

超温报警（220V/7A）、风机启停（220V/16A）

11

通信

1路RS485

12

供电

AC170~250V

13

功耗

< 5W

14

抗干扰性能

符合JB/T7631标准

端子定义：

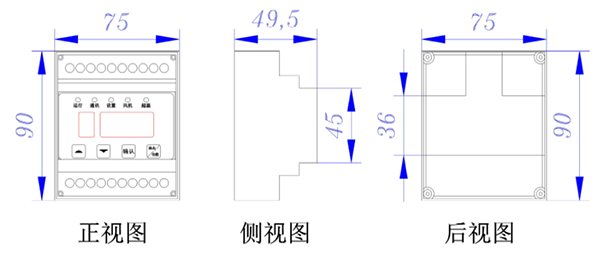

产品外观：
