VICMT-S11系列（1控1保）
VICMT-S11系列（1控1保）
投切依据：电压无功、电压、无功、时间、电压时间等
保护功能：过压、欠压、过流、限时速断、开口三角电压或差流保护
人机界面：4.3英寸彩色液晶，中英界面切换（可扩展10寸触控屏）
通讯功能：RS485，Modbus、IEC101、103、61850、CDT可选
其他功能：支持手机APP，USB在线升级
工作电源：AC/DC220V、DC110V可选
外形尺寸：264*163*113
安装方式：屏装（顶丝固定）
型号分类：VICMT-S11C(单主变) VICMT-S11CD(双主变)
VICMT-S11系列电压无功综合控制器可适用于单台主变、1组电容器（或电抗器）的自动控制与保护。算法综合考虑电压波动和无功缺额，合理控制电容器投切，以满足电网无功功率供需平衡，改善供电电压质量，减少电能损耗，从而达到提高供电质量，提高功率因数，降低系统损耗的目的。(适用于电动机自动补偿）
主要功能 | |||||||
应用场合 | 辅助功能 | 谐波功能 | 电源 | ||||
单主变，单母线，一套电容 | ● | U盘升级 | ● | 谐波显示 | ● | AC220V±15% | ● |
双主变，双母线，一套电容 | 可定制 | 云管理功能 | 可定制 | 谐波保护 | 可定制 | DC220V±15% | ● |
电容调节方式 | 人机界面 | 通信接口 | 外形尺寸（mm） | ||||
单组投切，1组 | ● | 彩屏4.3寸 | ● | RS485 | ● | 264×163×113 | ● |
投切依据 | 主要功能 | 保护功能 | 通讯规约 | ||||
电压无功 | ● | 谐波分析功能 | ● | 过/欠压保护 | ● | IEC101 | ● |
无功 | ● | 主变有载调压 | 限时速断保护 | ● | IEC103 | ● | |
电压 | ● | 完全无功补偿 | ● | 过流保护 | ● | Modbus | ● |
时间 | ● | 电压统计功能 | ● | 开口三角电压保护 | ● | CDT | ● |
电压时间 | ● | 事件记录功能 | ● | 不平衡电流保护 | ● | IEC61850 | 可定制 |
滤波 | 有功过低闭锁 | ● | 差流保护 | ● | |||
电流过低闭锁 | ● | PT断线告警 | ● | ||||
注：谐波分析功能：二次电压最小值为50V，二次电流最小值为0.5A，小于该值则谐波分析数值无意义
技术参数 | |||
序号 | 项目 | 参数 | |
1 | 外形与 开孔尺寸 | 外形尺寸 | 264×163×113（长×宽×厚，mm） |
开孔尺寸 | 250×155（长×宽，mm） | ||
2 | 工作电源 | 工作电源 | AC/DC220V±15% |
3 | 额定采样 | 额定电压 | AC100V |
额定电流 | 1A/5A | ||
4 | 运行环境 | 运行温度 | -40℃~ +85℃ |
相对湿度 | ≤95% | ||
污秽等级 | III级 | ||
5 | 输入回路 | 无功采样输入 | 主变低压侧Uab，Ic |
保护采样输入 | 电容器三相电流 | ||
差动电流 | |||
开口三角电压 | |||
PT输入 | 0~120V | ||
CT输入 | 0~1A/5A | ||
综合误差 | <0.5% | ||
6 | 输出回路 | 输出路数 | 1组合闸输出 |
1组分闸输出 | |||
1组闭锁输出 | |||
1路跳总闸输出 | |||
1路保护报警输出 | |||
继电器触点容量 | AC250V，16A（标准款）DC220V，5A（非标款） | ||
脉冲持续时间 | ≤2S | ||
7 | 开入量 | 开入量 | 1路电容器的投切状态开入 |
1路电容闭锁开入 | |||
1路电容出线柜位置信号 | |||
1路电容出线柜闭锁信号 | |||
1路调容转换开关位置信号 | |||
1路主变低压开关位置信号 | |||

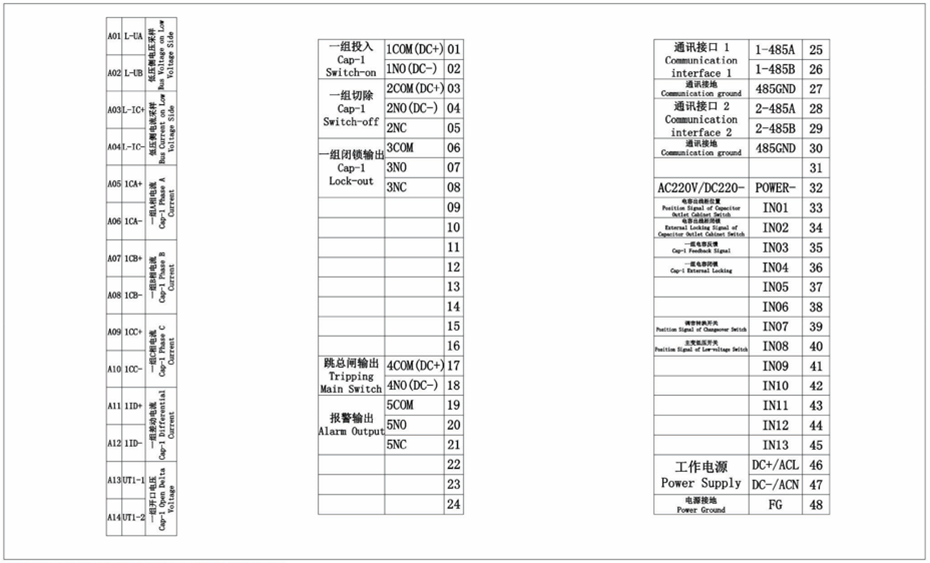

端子定义：
外形尺寸：
|
|
|
