VICMT-S14系列（4控4保）
VICMT-S14系列（4控4保）
投切依据：电压无功、电压、无功、时间、电压时间、滤波等
保护功能：过压、欠压、过流、限时速断、开口三角电压或差流保护
人机界面：4.3英寸彩色液晶，中英界面切换（可扩展10寸触控屏）
通讯功能：RS485，Modbus、IEC101、103、61850、CDT可选
其他功能：支持手机APP，USB在线升级
工作电源：AC/DC220V、DC110V可选
外形尺寸：321*181*110
安装方式：屏装（顶丝固定）
型号分类：A\B\C(D)(P)(L)
VICMT-S14系列电压无功控制与保护可满足1～2台主变、1～4组电容器（或电抗器）的自动控制与保护需求，满足负荷侧（或发电侧）对于感性（或容性）负载现场的无功补偿需求。三种投切方式、五种投切判据，支持分期付款管理、USB在线升级、无功补偿云管理。保护功能包括：过压、欠压、开口三角电压、延时速断、过流、不平衡电流、谐波等保护功能。
VICMT-S14A型功能包括：无功控制+过电压、低电压保护。
VICMT-S14B型功能包括：无功控制+过电压、低电压、开口三角电压保护。
VICMT-S14C型保护功能包括：无功控制+过电压、低电压、开口三角电压、延时速断、过流、不平衡电流、谐波等保护功能。
注：以上型号后缀+（D）代表具有双主变采样功能，+（P）代表具有发电侧补偿功能，+（L）代表具有电抗器组自动投切功能。
| 主要功能 | |||||||
分组方式 | 谐波功能 | 辅助功能 | 电源 | ||||
等容 | ● | 谐波显示 | ● | U盘升级 | ● | AC/DC 220V±15% | ● |
不等容 | ● | 谐波保护 | ● | 云服务功能 | DC 110V±15% | * | |
电容调节方式 | 人机界面 | 外形尺寸（mm） | 通信接口 | ||||
分组投切，1-4组 | ● | 480×272（4.3寸） | ● | 321×181×110 | ● | RS485 | ● |
投切依据 | 主要功能 | 保护功能 | 通讯规约 | ||||
电压无功 | ● | 谐波分析功能 | ● | 过压保护 | ● | Modbus | ● |
无功 | ● | 主变有载调压 | 欠压保护 | ● | CDT | ● | |
电压 | ● | 完全无功补偿 | ● | 谐波保护 | ● | IEC101 | ● |
时间 | ● | 电压统计功能 | ● | 开口三角电压保护 /差流保护 | * | IEC61850 | * |
电压时间 | ● | 事件记录功能 | ● | 应用场合 | |||
滤波 | ● | 有功过低闭锁 | ● | 过流保护 | * | 单主变，单母线，一套电容 | * |
电流过低闭锁 | ● | 限时速断保护 | * | 双主变，双母线，一套电容（D系列） | * | ||
不平衡电流 | * | 双电源无功补偿（P系列） | * | ||||
注：*项为可选项，以实际所用型号为准；
谐波分析功能：二次电压最小值为50V，二次电流最小值为0.5A，小于该值则谐波分析数值无意义
技术参数 | ||||
序号 | 项目 | 单主变 | 双主变 | |
1 | 外形与 开孔尺寸 | 外形尺寸 | 321×181×110（长×宽×厚，mm） | |
开孔尺寸 | 306×178（长×宽，mm） | |||
2 | 工作电源 | 工作电源 | AC/DC 220V±15% | |
3 | 额定采样 | 额定电压 | AC 100V | |
额定电流 | 1A/5A | |||
4 | 运行环境 | 运行温度 | -20℃ ~ +70℃（或-40℃~ +85℃） | |
相对湿度 | ≤95% | |||
污秽等级 | III级 | |||
5 | 输入回路 | 无功采样输入 | 主变高压侧Uab，Ic | 1#主变母线Uab，Ic |
主变低压侧Uab，Ic | 2#主变母线Uab，Ic | |||
保护采样输入 | 开口三角电压/差流（*） | |||
电容器三相电流（*） | ||||
PT输入 | 0~120V | |||
CT输入 | 0~1A/5A | |||
综合误差 | <0.5% | |||
6 | 输出回路 | 输出路数 | 4组合闸输出 | |
4组分闸输出 | ||||
4组闭锁输出 | ||||
1路跳总闸输出 | ||||
1路保护报警输出（保持） | ||||
继电器触点容量 | AC 250V，16A（标准款）DC 220V，5A（非标款） | |||
脉冲持续时间 | ≤2S | |||
7 | 开入量 | 开入量 | 4路电容器的投切状态开入 | |
4路电容闭锁开入 | ||||
1路电容出线柜位置信号 | ||||
1路调容转换开关位置信号 | ||||
1路电容出线柜闭锁信号 | ||||
1路主变低压开关位置信号 | 1#低压开关位置信号 | |||
2#低压开关位置信号 | ||||
1路低压母联开关位置信号 | ||||

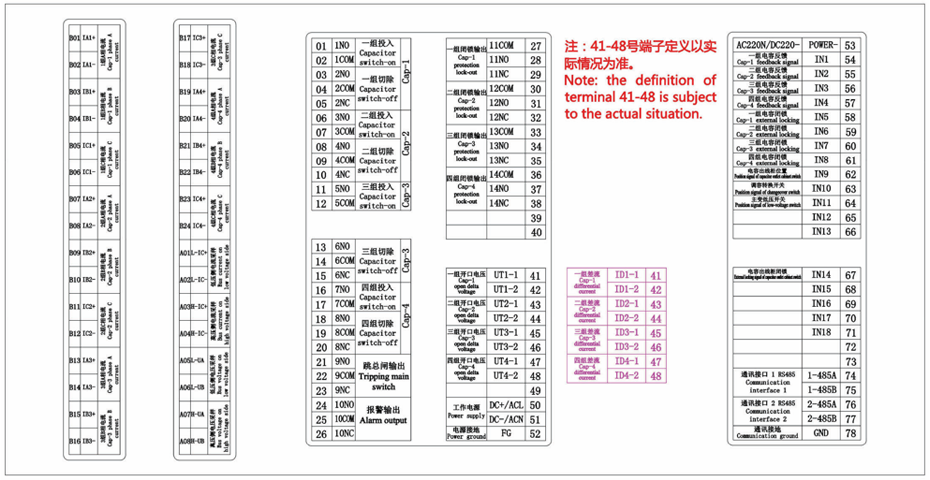

端子定义：
外形尺寸：
|
|
|
