VICMT-S15系列(5控5保)

应用场合:1-2台主变、5组电容器的自动控制与电容器保护
投切依据:电压无功、电压、无功、时间、电压时间、滤波等
保护功能:过压、欠压、过流、限时速断、开口三角电压或差流保护
人机界面:4.3英寸彩色液晶,中英界面切换(可扩展10寸触控屏)
通讯功能:RS485,Modbus、IEC101、103、61850、CDT可选
其他功能:支持手机APP,USB在线升级
工作电源:AC/DC220V、DC110V可选
外形尺寸:484*181*110
安装方式:屏装(顶丝固定)
型号分类:A\B\C(D)(P)(L)

VICMT-S15系列电压无功控制与保护可满足1~2台主变、1~5组电容器(或电抗器)的自动控制与保护需求,满足负荷侧(或发电侧)对于感性(或容性)负载现场的无功补偿需求。三种投切方式、五种投切判据,支持分期付款管理、USB在线升级、无功补偿云管理。保护功能包括:过压、欠压、开口三角电压、延时速断、过流、不平衡电流、谐波等保护功能。

VICMT-S15A型功能包括:无功控制+过电压、低电压保护。

VICMT-S15B型功能包括:无功控制+过电压、低电压、开口三角电压保护。

VICMT-S15C型保护功能包括:无功控制+过电压、低电压、开口三角电压、延时速断、过流、不平衡电流、谐波等保护功能。

注:以上型号后缀+(D)代表具有双主变采样功能,+(P)代表具有发电侧补偿功能,+(L)代表具有电抗器组自动投切功能。

主要功能

分组方式


谐波功能


辅助功能


电源


等容

谐波显示

U盘升级

AC/DC 220V±15%

不等容

谐波保护

云服务功能


DC 110V±15%

*

电容调节方式


人机界面


外形尺寸mm


接口


分组投切,1-5

480×2724.3寸)

484×181×110

RS485

投切依据


主要功能


保护功能


通讯规约


电压无功

谐波分析功能

过压保护

Modbus

无功

主变有载调压


欠压保护

CDT

电压

完全无功补偿

谐波保护

IEC101

时间

电压统计功能

开口三角电压保护

/差流保护

*

IEC61850

*

电压时间

事件记录功能

应用场合


滤波

有功过低闭锁

过流保护

*

单主变,单母线,一套电容

*



电流过低闭锁

限时速断保护

*

双主变,双母线,一套电容D系列)

*





不平衡电流

*

双电源无功补偿(P系列)

*

注:*项为可选项,以实际所用型号为准;

谐波分析功能:二次电压最小值为50V,二次电流最小值为0.5A,小于该值则谐波分析数值无意义

技术参数

序号

项目

单主变

双主变

1

外形与

开孔尺寸

外形尺寸

484×181×110××厚,mm

开孔尺寸

451×178×宽,mm

2

工作电源

工作电源

AC/DC 220V±15%

3

额定采样

额定电压

AC 100V

额定电流

1A/5A

4

运行环境

运行温度

-20℃ ~ +70℃-40℃~ +85℃

相对湿度

≤95%

污秽等级

III

5

输入回路

无功采样输入

主变高压侧UabIc

1#主变母线UabIc

主变低压侧UabIc

2#主变母线UabIc

保护采样输入

开口三角电压/差流(*

电容器三相电流(*

PT输入

0~120V

CT输入

0~1A/5A

综合误差

<0.5%

6

输出回路

输出路数

5组合闸输出

5组分闸输出

5组闭锁输出

1路跳总闸输出

1路保护警输出(保持)

继电器触点容量

AC 250V16A(标准款) DC 220V5A(定制款)

脉冲持续时间

≤2S

7

开入量

开入量

5路电容器的投切状态开入

5路电容闭锁开入

1路电容出线柜位置信号

1路调容转换开关位置信号

1路电容出线柜闭锁信号

1路主变低压开关位置信号

1#低压开关位置信号


2#低压开关位置信号


1路低压母联开关位置信号

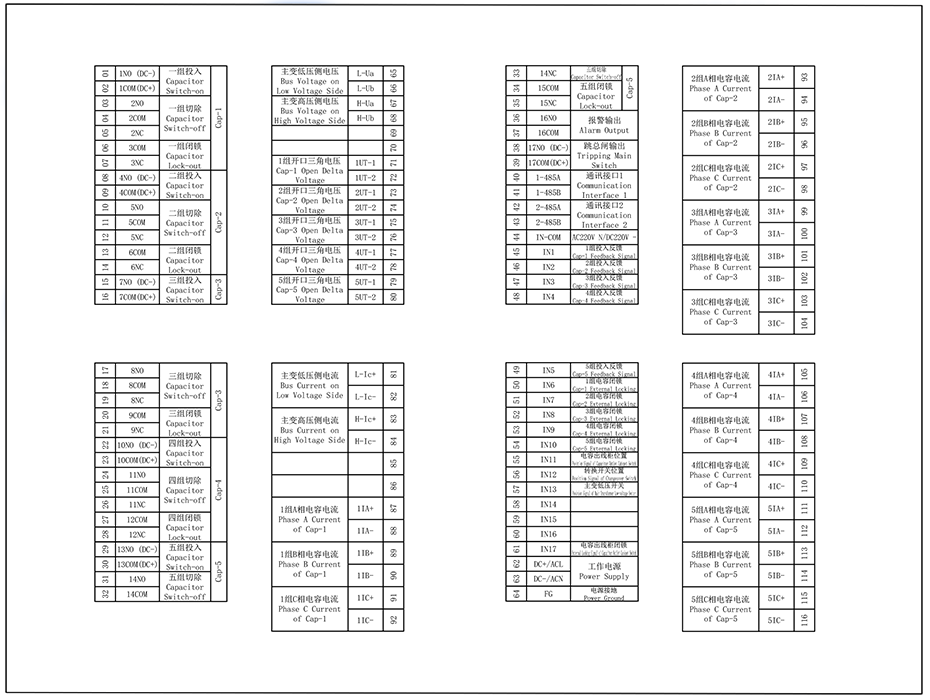

端子定义:


外形尺寸:
