VICMT-CR31B型(桥差电流)

应用场合:单星形桥式差电流保护(35kV差流)
保护功能:过压、欠压、过流、限时速断、速断、桥差电流、谐波、开入保护等
遥控投切:支持
人机界面:4.3英寸彩色液晶,中英界面切换
通讯功能:RS485,Modbus、IEC103、61850可选
其他功能:USB在线升级
工作电源:AC/DC220V、DC110V可选
外形尺寸:264*163*113
安装方式:屏装(顶丝固定)
型号分类:VICMT-CR31A、VICMT-CR31B

VICMT-CR31系列电容器保护单元稳定可靠、功能完善,采用了当前先进的数字信号处理技术和电磁兼容技术,主要适用于输配电系统的电容器组的保护。主要功能包括:欠压保护、过压保护、谐波电压保护、谐波电流保护、差压保护、限时速断保护、过流保护、不平衡电流保护、开入保护、PT断线告警等。

型号分类:VICMT-CR31A(差动电压)、VICMT-CR31B(桥差电流)

主要功能:

主要功能

应用场合


外形尺寸××深,mm


保护组数


保护功能


电容器保护

205×135×82

1

过/欠压保护

人机界面


事件记录


通讯接口


三段式电流保护

480×2724.3寸)

保护记录

RS 485

不平衡电流保护

工作电源


辅助功能


通讯规约


开入保护

AC220V±15%

遥控开入分合

Modbus

差流保护

DC220V±15%

容值检测


IEC103

PT断线告警







谐波电压/电流保护

技术参数:

技术参数

序号

项目

参数

1

外形与

开孔尺寸

外形尺寸

205×135×82××深,mm

开孔尺寸

186×130×宽,mm

2

工作电源

工作电源

AC/DC220V±15%

3

额定采样

额定电压

AC100V

额定电流

1A/5A

4

运行环境

运行温度

-20 ~ +70

相对湿度

≤95%

污秽等级

III

5

输入回路

采样输入

母线电压

三相差流

电容器三相电流

母线PT输入

10~150V

CT输入

0.2~50A

开口PT输入

0.1~100V

综合误差

<0.5%

6

输出回路

输出路数

1组合闸输出(脉冲)

1本地跳闸输出(脉冲)

1路上级跳闸输出(脉冲)

1保护闭锁输出

1路保护警输出(保持)

继电器触点容量

AC250V16A纯阻性

脉冲持续时间

2S

7

开入量

开入量

1路电容器的投切状态开入

1路电容器遥控合信号

1路电容器遥控(保护)分信号

1路电容出线柜位置信号

1路隔离开关位置信号

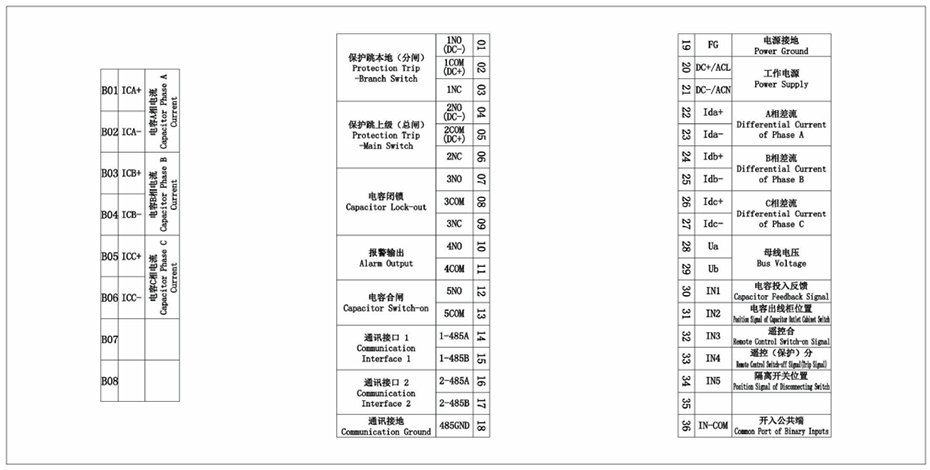

端子定义:

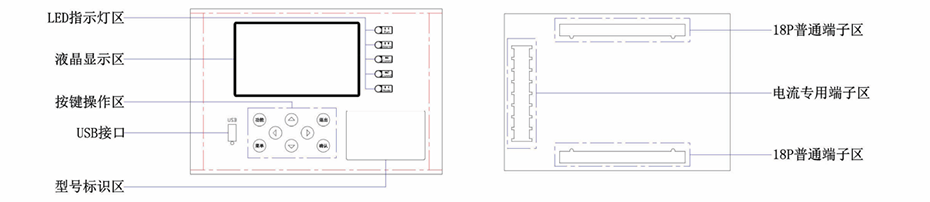

产品外观:
