VICMT-CR31A型（差动电压）
VICMT-CR31A型（差动电压）
保护功能：过压、欠压、过流、限时速断、速断、差动电压、谐波、开入保护等
遥控投切：支持
人机界面：4.3英寸彩色液晶，中英界面切换
通讯功能：RS485，Modbus、IEC103、61850可选
其他功能：USB在线升级
工作电源：AC/DC220V、DC110V可选
外形尺寸：264*163*113
安装方式：屏装（顶丝固定）
型号分类：VICMT-CR31A、VICMT-CR31B
VICMT-CR31系列电容器保护单元稳定可靠、功能完善，采用了当前先进的数字信号处理技术和电磁兼容技术，主要适用于输配电系统的电容器组的保护。主要功能包括：欠压保护、过压保护、谐波电压保护、谐波电流保护、差压保护、限时速断保护、过流保护、不平衡电流保护、开入保护、PT断线告警等。
型号分类：VICMT-CR31A(差动电压)、VICMT-CR31B(桥差电流）
主要功能：
主要功能 | |||||||
应用场合 | 外形尺寸（长×宽×深，mm） | 保护组数 | 保护功能 | ||||
电容器保护 | ● | 205×135×82 | ● | 1组 | ● | 过/欠压保护 | ● |
人机界面 | 事件记录 | 通讯接口 | 三段式电流保护 | ● | |||
480×272（4.3寸） | ● | 保护记录 | ● | RS 485 | ● | 不平衡电流保护 | ● |
工作电源 | 辅助功能 | 通讯规约 | 开入保护 | ● | |||
AC220V±15% | ● | 遥控开入分合 | ● | Modbus | ● | 差压保护 | ● |
DC220V±15% | ● | 容值检测 | IEC103 | ● | PT断线告警 | ● | |
谐波电压/电流保护 | ● | ||||||
技术参数：
技术参数 | |||
序号 | 项目 | 参数 | |
1 | 外形与 开孔尺寸 | 外形尺寸 | 205×135×82（长×宽×深，mm） |
开孔尺寸 | 186×130（长×宽，mm） | ||
2 | 工作电源 | 工作电源 | AC/DC220V±15% |
3 | 额定采样 | 额定电压 | AC100V |
额定电流 | 1A/5A | ||
4 | 运行环境 | 运行温度 | -20℃ ~ +70℃ |
相对湿度 | ≤95% | ||
污秽等级 | III级 | ||
5 | 输入回路 | 采样输入 | 母线电压 |
三相差压 | |||
电容器三相电流 | |||
母线PT输入 | 10~150V | ||
CT输入 | 0.2~50A | ||
开口PT输入 | 0.1~100V | ||
综合误差 | <0.5% | ||
6 | 输出回路 | 输出路数 | 1组合闸输出（脉冲） |
1组本地跳闸输出（脉冲） | |||
1路上级跳闸输出（脉冲） | |||
1路保护闭锁输出 | |||
1路保护报警输出（保持） | |||
继电器触点容量 | AC250V，16A（纯阻性） | ||
脉冲持续时间 | ≤2S | ||
7 | 开入量 | 开入量 | 1路电容器的投切状态开入 |
1路电容器遥控合信号 | |||
1路电容器遥控（保护）分信号 | |||
1路电容出线柜位置信号 | |||
1路隔离开关位置信号 | |||

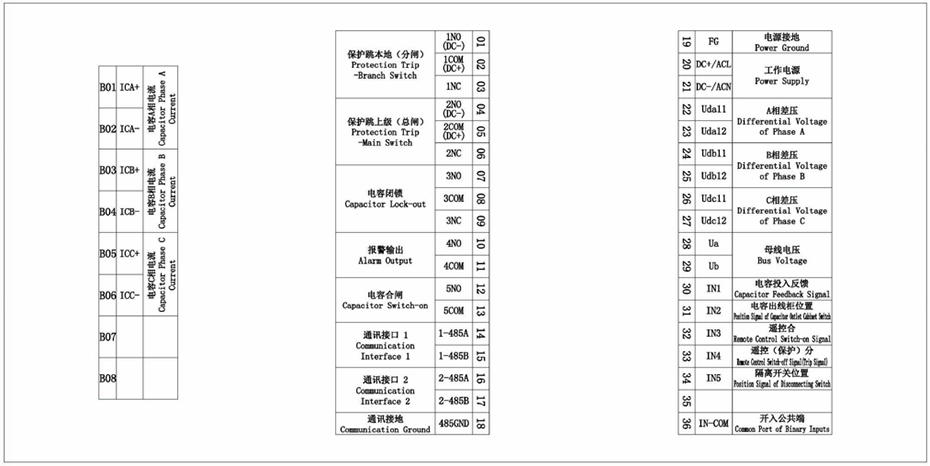

端子定义：
